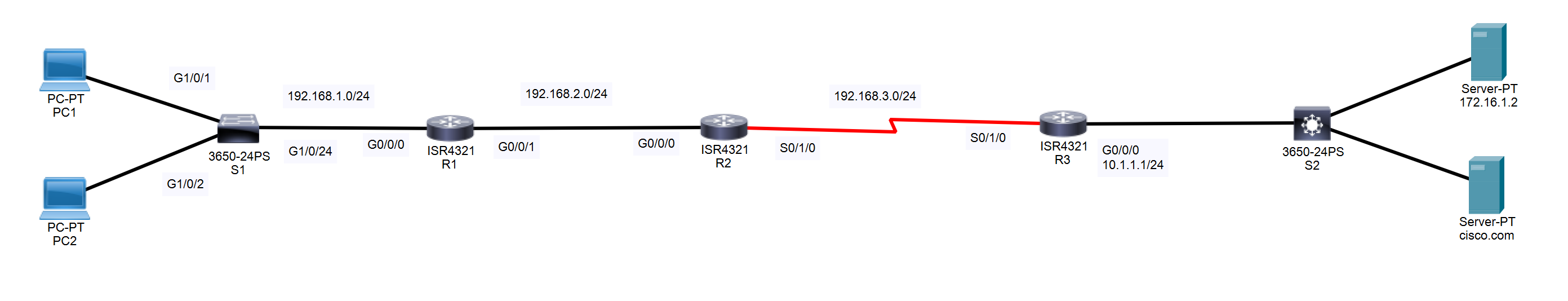

오늘은 위의 토폴로지 처럼
Multi-Router환경에서 Static Routing을 적용하고, L3 switch의 SVI를 활용해 VLAN gateway를 구성하여
End-to-End 통신을 정상적으로 이루어지게 설정해보겠습니다.
우선 각 PC와 서버, 라우터의 인터페이스에는 IP주소가 모두 셋팅 합니다
네트워크 구간 구성
1. 192.168.1.0/24 (PC 구간)
2. 192.168.2.0/24 (R1–R2)
3. 192.168.3.0/24 (R2–R3)
4. 10.10.1.1 (R3-S2)
5. 172.16.1.0 (서버 구간)
- Server Network: 10.1.1.0/24
Configuration
1. MultiLayer-Switch 설정
a. ip routing 설정
- L3 스위치에서 Layer 3 라우팅 기능을 활성화하여 SVI, Routed Port 간 IP 라우팅이 가능하도록 설정
ip routing
b. vlan 생성
- 서버들을 동일한 브로드캐스트 도메인으로 묶고,
L3 스위치의 SVI를 통해 하나의 Default Gateway를 제공하기 위해 VLAN을 생성한다.
L3 스위치를 사용하면 라우터에서 인터페이스 단위로 게이트웨이를 구성할 필요 없이 다수의 서버를 효율적으로 수용할 수 있음
vlan 172
name 172.16.1.0
c. vlan에 SVI설정
int vlan 172
ip add 172.16.1.254 255.255.255.0
d. routed port 설정
int g1/0/1
no switchport
ip add 10.10.1.2 255.255.255.0
e. switch port 설정
int range f1/0/2, f1/0/3
switch mode access
switch access vlan 172
f. 정적 라우팅 설정
ip route 192.168.3.0 255.255.255.0 10.1.1.1
ip route 192.168.2.0 255.255.255.0 10.1.1.1
ip route 192.168.1.0 255.255.255.0 10.1.1.1
2. 나머지 라우터에 static routing 설정
<R1>
R1(config)#ip route 192.168.3.0 255.255.255.0 192.168.2.2
R1(config)#ip route 10.10.1.0 255.255.255.0 192.168.2.2
R1(config)#ip route 172.16.1.0 255.255.255.0 192.168.2.2
<R2>
R2(config)#ip route 192.168.1.0 255.255.255.0 192.168.2.1
R2(config)#ip route 10.10.1.0 255.255.255.0 192.168.3.2
R2(config)#ip route 172.16.1.0 255.255.255.0 192.168.3.2
<R3>
R3(config)#ip route 192.168.1.0 255.255.255.0 192.168.3.1
R3(config)#ip route 192.168.2.0 255.255.255.0 192.168.3.1
R3(config)#ip route 172.16.1.0 255.255.255.0 10.10.1.2
