Switch

- L2 장비 , Layer2 장비 ⇒ MAC address 통신

- Layer2 헤더 학습(지능형) , 프레임 처리

• catalyst 2xxx = 순수 L2 장비
• catalyst 3xxx = L2/L3 장비 (Multilayer-Switch) , L3스위치
• catalyst 9xxx = 최신 주력 상품 = 9K = L2/L3





Switch 동작 🌟🌟🌟

• Flooding : BUM Traffic 처리 (BUM: Broadcast , Unknown unicast , Multicast)
• Learning : MAC 학습 (MAC-table) (DataPlane 학습 = DP 학습)
• Forwarding (Switching) : Frame 전달
• Aging : MAC-table 의 주소 유지 (Default = 300sec)

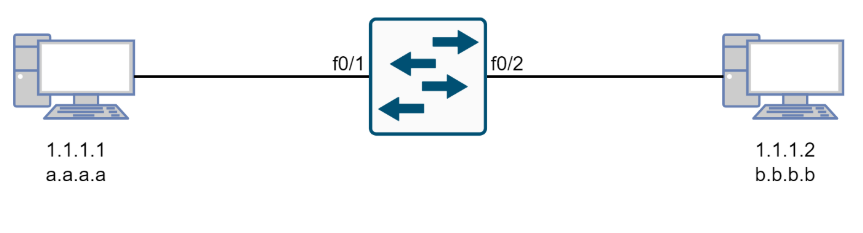

Switch 동작 Scenario



1.1.1.1(PC1) ⇒ 1.1.1.2(PC2) ICMP 통신

1) Sm a.a.a.a Dm ?.?.?.? | Sip 1.1.1.1 , Dip 1.1.1.2 | ICMP

2) Sm a.a.a.a Dm f.f.f.f | ARP 요청 (1.1.1.2의 mac는?)

3) 스위치는 f0/1를 제외한 나머지 포트로 flooding

     a. Sm을 확인해 자신의 MAC Table에 a.a.a.a 등록 [a.a.a.a - f0/1]

     b. Dm을 확인해 수신된 포트(f0/1)를 제외하고 나머지 포트로 flooding

4) PC2는 ARP 요청 Bcast 수신 후 응답 메시지 전송

•  Sm b.b.b.b Dm a.a.a.a | ARP 응답 (1.1.1.2의 mac은 b.b.b.b)

5) 스위치는 f0/1으로 전달

     a. Sm을 확인해 자신의 MAC Table에 등록 [b.b.b.b - f0/2]

     b. Dm과 자신의 MAC Table을 확인해 f0/1으로 Forwarding (Switching)

6) PC1은 ARP 응답 수신 후 자신의 ARP Table에 1.1.1.2 - b.b.b.b 등록

7) PC1은 완성하지 못한 ICMP Frame을 완성해 전달

•  Sm a.a.a.a Dm b.b.b.b | Sip 1.1.1.1 , Dip 1.1.1.2 | ICMP

8) 스위치는 f0/2으로 전달

     a. Sm을 확인해 자신의 MAC Table aging time 초기화

     b. Dm과 MAC Table을 확인해 f0/2으로 forwarding (Switching)
