RACK
IT장비를 설치, 보관하는 캐비넷

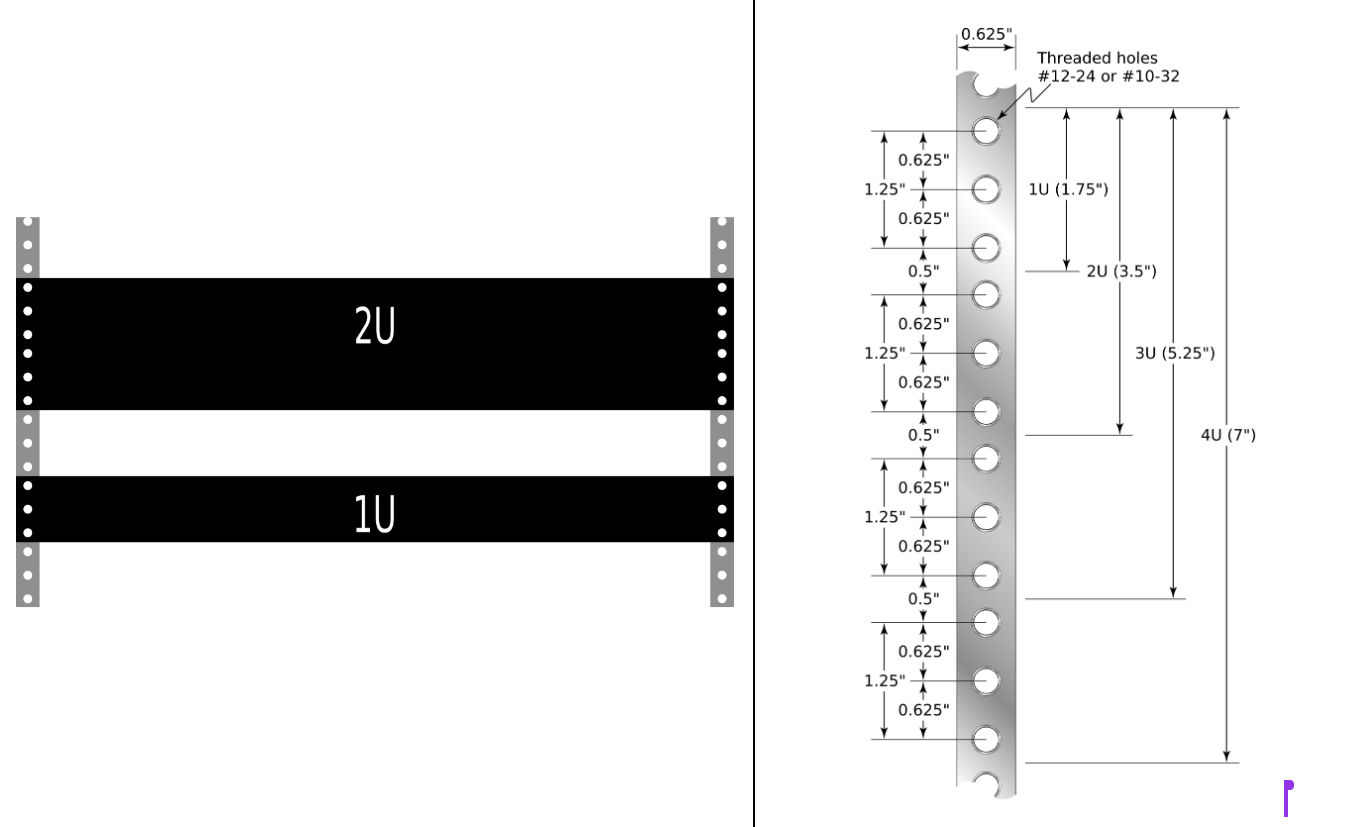

- U, RU: 장비 높이를 나타내는 단위
- 운영 효율성과 관리 편의성을 위해 단위를 표준화 함
Console
- 장비(ex. 라우터, 스위치)의 로컬 관리 포트
- 네트워크가 전혀 설정되지 않은 깡통상태의 장비에 직접 물리적으로 연결하여 명령을 내릴 수 잇는 전용 통로
용도
- 초기 IP설정, 암호 복구, 네트워크 장애 시 직접 접속, OS(Firmware)업그레이트
특징
- 네트워크(TCP/IP)를 통하지 않는 아웃오브밴드 관리 방식
- 장비의 네트워크가 죽어도 콘솔만 연결되어 있으면 제어가 가능

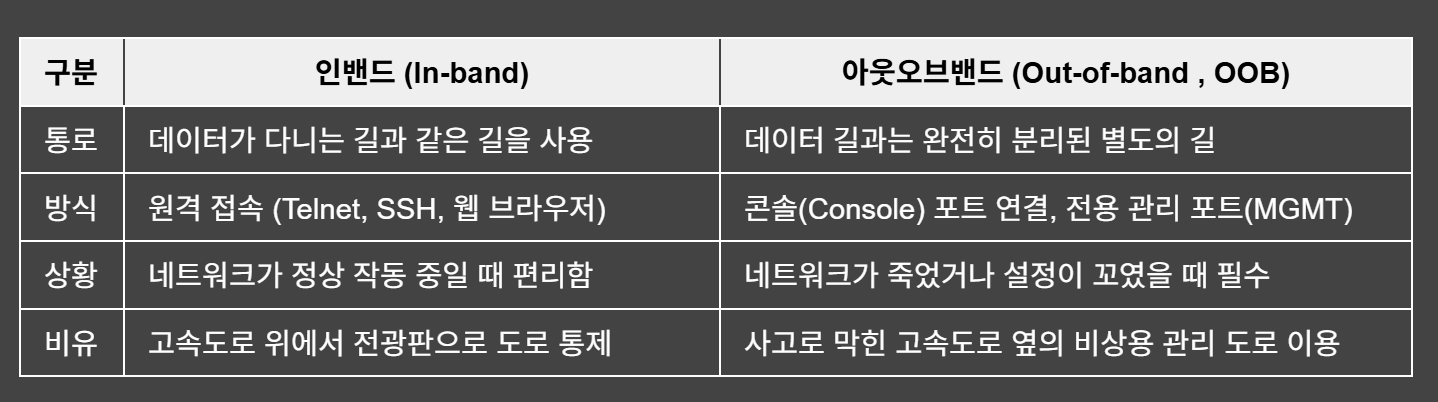

In-band, OOB(Out-Of-Band)
- 주 도로가 막혔을 때 사용하는 비상용 뒷길
- 일반적인 통로(In-band)가 아니라 별도의 전용 통로(Out-of-band)를 통해 장비에 접근하는 방식을 의미
iLO / iDRAC
- 서버에서 사용되는 OOB기술로, 서버 전원 상태와 무관하게 서버 접근 가능
굳이 엔지니어들이 Console 케이블을 갖고 다니는 이유?
- 1. 네트워크 장애 시 복구
- 스위치 설정 오류로 전체 네트워크가 끊기면, 원격 접속(In-band) 자체가 불가능 하기 때문에 이때 OOB 통로(콘솔)가 유일한 해결책
- 2. 초기 설정
- 공장에서 막 나온 장비는 IP 주소조차 없어 네트워크를 통해 장비에 접속할 수 없으니, OOB를 통해 처음 IP를 넣어줘야 원격 접속 가능
- 3. 장비 전원 및 하드웨어 제어
- 운영체제(OS)가 응답하지 않는 '먹통' 상태에서도 하드웨어 레벨에서 강제 재부팅을 하거나 BIOS 설정 변경 가능
IOS ( Cisco R&S )
- Cisco Data Center Switch ⇒ NX-OS
- Cisco 대형 Router ⇒ IOS-XR
- Cisco 최신 Switch ⇒ IOS-XE
Cisco ISO Configuration Stroage Locations
- 운영체제 이미지 - Flash저장
- Startup Configuration - NVRAM(None-Volatile)에 저장
- 장비 부팅시 로드되는 config
- Running Configuration - RAM에 저장
- 장비 부팅 시 Startup Config에서 RAM에 로드
- 현재 장비가 동작하는 Config
IOS Prompt
1. user mode
- 읽기 전용 모드로 일부 정보 확인
- 극히 제한된 명령어 수행 가능
2. Enable Mode
- 모든 정보 확인 명령어 실행 가능
- 장비 구성(Config) 불가능
3. Global Configure Mode
- 장비 전체에 영향을 미침
- 장비 상세 설정 가능
- ex) 카카오톡 전체 설정 화면
4. Interface Configure Mode
- 인터페이스 , 터미널 라인 등 특정 환경 설정 가능
- ex) 카카오톡 특정 채팅방 설정 화면
- ex) 카카오톡 전체 설정 ⇒ 특수 기능 ⇒ 설정 화면
